Температурный расчет системы рекуперации тепла Econet
В одной из прошлых заметок мы затрагивали тему рекуператора с промежуточным теплоносителем и дополнительными теплообменниками, представляющего из себя комплексную запатентованную систему Econet от компании Fläkt Woods Group.
Напомним, что Econet позволяет обходиться без дополнительных нагревателей и охладителей в приточно-вытяжной установке. Энергия для нагрева или охлаждения подаётся непосредственно в контур утилизации энергии. Все энергетические функции – рекуперации тепла, отопления и/или охлаждения – здесь объединены в общий контур: система пластинчатых теплообменников, насосы, клапаны, запорно-регулирующая арматура и автоматика с индивидуальным алгоритмом работы.
Для завершения полноты картины приведем пример с температурными режимами работы для холодного и теплого периодов года, изображенного на принципиальных схемах Рис. 1 и Рис. 2 соответственно (расчет приводится на основе компьютерной программы ACON, Fläkt Woods Group).
Возьмем для расчета приточно-вытяжную систему с расходом воздуха 10 000 м3/ч и стандартами температурными режимами для Москвы:
Зима:
Температура наружного воздуха: -28°С
Влажность наружного воздуха: 90%
Температура приточного воздуха 20°С
Температура вытяжного воздуха: 22°С
Влажность вытяжного воздуха: 30%

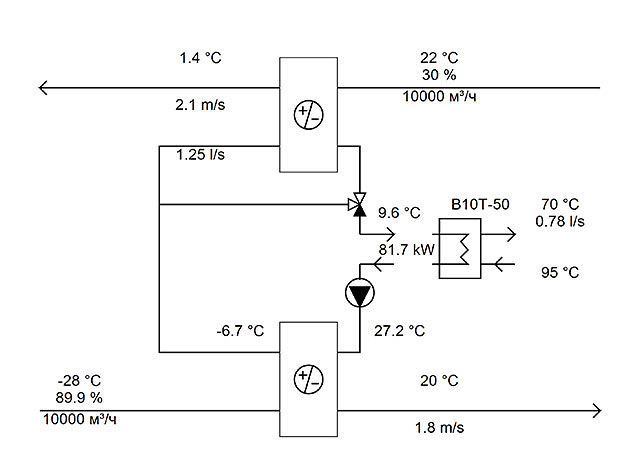

Рис. 1
Горячая вода с температурным графиком 95/70°С поступает в промежуточный пластинчатый теплообменник, расположенный в системе Econet для нагрева теплоносителя, циркулирующего в замкнутом контуре (принято 30% этиленгликоль). Как видно из рис.1 при расчетной наружной температуре минус 28°С температура циркулирующей жидкости на входе в приточный теплообменник будет 27,2°С и -6,7°С на выходе из него. При этом достигается заданная температура приточного воздуха 20°С.
Лето:
Температура наружного воздуха: 28.5°С
Влажность наружного воздуха: 50%
Температура приточного воздуха: 17°С
Температура вытяжного воздуха: 24°С
Влажность вытяжного воздуха: 50%

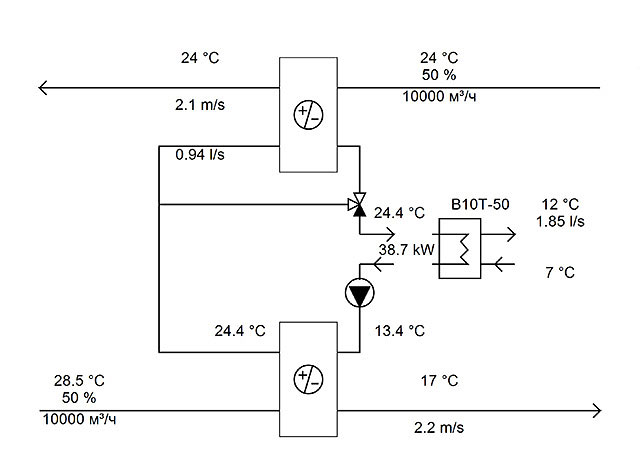

Рис. 2
В теплый период года мы используем те же самые теплообменники для рекуперации холодоносителя, циркулирующего в замкнутом контуре. При температурном графике холодильной машины 7/12°C, температура жидкости внутри замкнутого контура между приточной и вытяжной установкой будет 13,4/24,4°C на входе в приточный теплообменник и на выходе из вытяжной части соответственно. В результате расчетной нагрузки достигается температура приточного воздуха 17°C.
Основные преимущества использования системы рекуперации Econet – это, безусловно, компактность приточной и вытяжной частей вентиляционного агрегата, т. к. используется только один теплообменник для функций рекуперации, нагрева и охлаждения, а также возможность использования в системе различные источники альтернативного тепла, например от теплового насоса.
